Comunicación
Tecnología de comunicación por fibra óptica. Tecnología de radiocomunicación propia para la transmisión de comandos, alarmas y eventos.
Características principales:
. Comunicación bidireccional.
. Protección avanzada contra manipulación.
. Notificaciones inmediatas.
. Control y configuración remotos mediante aplicaciones Ajax.
Conexión de línea: Cable de 4 núcleos.
Conexión: En cualquier punto de la línea de fibra óptica.
Longitud de la línea de fibra óptica: Hasta 2000 m.
Comunicación cifrada: Todos los datos almacenados y transmitidos están protegidos mediante cifrado por bloques con una clave dinámica.
Entradas
Número de líneas de entrada para dispositivos de terceros: 4.
. Terminales de entrada
. Z1–Z4: Entradas para la conexión de dispositivos de terceros cableados.
COM: Entrada común para la conexión de los contactos de señal de un detector cableado.
Tipo de conexión: NA, NC, EOL, 2EOL, 3EOL, obturador.
Escaneo de resistencia EOL: Permite la medición automática de la resistencia EOL.
Modo de funcionamiento de los sensores conectados
Detección de alarmas
. Permite recibir alarmas de dispositivos de terceros conectados que detectan apertura de puertas, vibraciones, rotura de cristales, fugas de gas y agua, etc.
Cambio de modos de seguridad (KeyArm)
. KeyArm permite armar/desarmar el sistema y grupos individuales, o configurar el modo nocturno.
Control del elemento de bloqueo
. Permite controlar la posición del pasador del elemento de bloqueo.
Control del bloqueo del pistón
. Permite controlar la posición del interruptor del pistón.
Modo de funcionamiento
. Impulso
. Biestable
Longitud del cable a dispositivos de terceros: hasta 400 m
Salidas
Número de líneas de salida para dispositivos de terceros: 4
Terminales de salida
. Relé 1, Relé 2: salidas de relé para conectar dispositivos de terceros cableados.
. L1, L2: salidas lógicas para conectar dispositivos de terceros cableados con una capacidad de carga máxima de hasta 25 mA.
Modos de salida
Relé
. Permite controlar los dispositivos de terceros conectados (solo salidas de relé).
Elemento de bloqueo
. Permite el control del elemento de bloqueo.
Cerradura eléctrica
. Permite el control de la cerradura eléctrica.
Cambio de estado por temporizador: Si está activado, el dispositivo conectado cambia automáticamente al estado opuesto cuando expira el tiempo de funcionamiento seleccionado.
Tiempo de funcionamiento: de 1 segundo a 3 minutos
Características principales
Escenarios automatizados: Se pueden configurar en las aplicaciones Ajax por separado para cada relé.
Estabilidad del estado del relé: Si la función está activada, el estado actual de los contactos del relé permanece invariable, incluso si falla la alimentación del concentrador.
Control de la posición del elemento de bloqueo: Esta función permite comprobar el funcionamiento del dispositivo o cambiar su posición a la fuerza. Se configura en la aplicación Ajax cuando se selecciona el modo de salida Elemento de bloqueo.
Principio de inevitabilidad: El Superior MultiTransmitter IO (4X4) Fiber es una solución integral para conectar dispositivos de terceros necesarios para el bloqueo/desbloqueo automático de puertas al armar/desarmar, según el principio de inevitabilidad (en alemán: Zwangsläufigkeit). Tipos de eventos: Una aplicación Ajax especifica los tipos de eventos para las entradas de dispositivos cableados. El tipo seleccionado determina el texto de los mensajes de alarma y los eventos del dispositivo conectado, así como los códigos de evento transmitidos al CRA. Un profesional o un usuario con privilegios de administrador en una aplicación Ajax puede configurar el tipo de evento.
Actualización remota de firmware: Cuando hay nuevo firmware disponible, un administrador o un profesional con privilegios de configuración del sistema puede realizar la actualización mediante aplicaciones Ajax.
Protección contra manipulación
Alarma de manipulación: Notificación cuando se abre la tapa o cuando se intenta separar el dispositivo de la superficie o retirarlo del panel de montaje. El dispositivo cuenta con un conector que permite acoplar una placa antimanipulación al módulo. Está disponible en una carcasa que se vende por separado.
Protección contra falsificaciones y autenticación de dispositivos
Detección de pérdida de conexión tras 36 segundos
Detección inmediata de pérdida de conexión en cables, cortocircuitos y fallos al usar la conexión 2EOL/3EOL
Detección instantánea de cortocircuitos en las salidas de alimentación: al detectarse, el sistema interrumpe el suministro eléctrico y notifica al usuario.
Alimentación
Línea de fibra: 12-28 V, hasta 330 mA a una tensión nominal de 24 V
Alimentación para dispositivos cableados conectados: 12 V, hasta 500 µA
Terminales de alimentación para dispositivos de entrada
. +12 V: salida de alimentación de 12 V para sensores cableados de terceros.
. GND: conexión a tierra.
Terminales de alimentación para dispositivos de salida
. +12 V: salida de alimentación para elementos electromecánicos de terceros, como cerraduras eléctricas y elementos de bloqueo de 12 V.
. GND — Conexión a tierra para componentes electromecánicos de terceros.

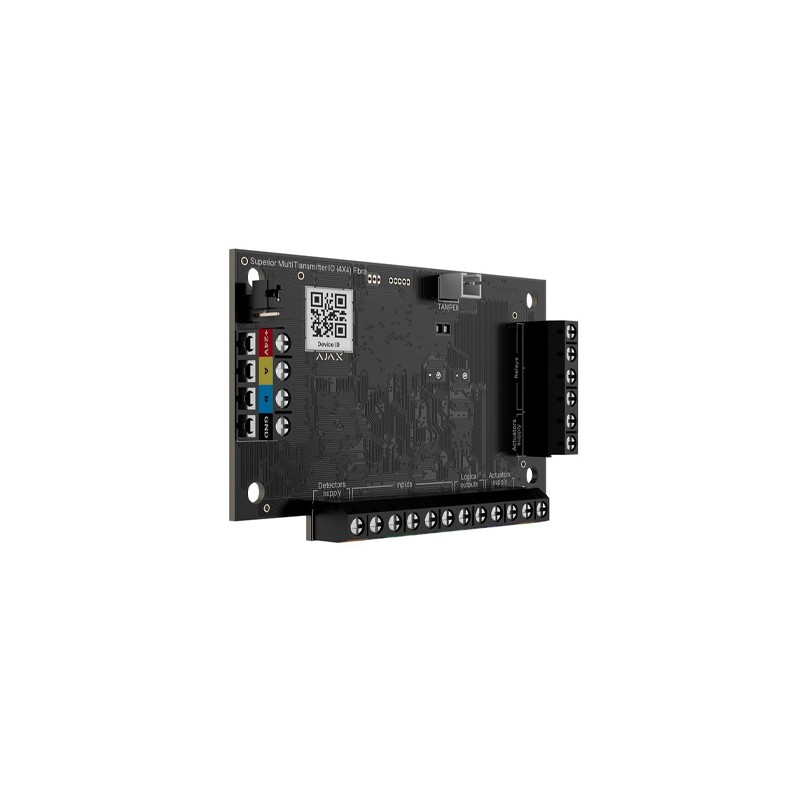

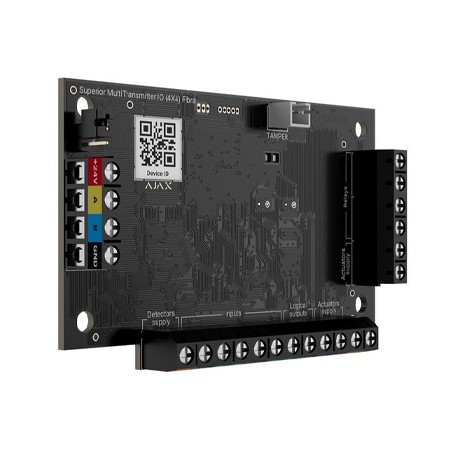

Placa
Dimensiones: 93 × 55 × 27 mm
Peso: 46 g
